液压升降平台结构图及工作原理介绍

液压升降平台的结构图
液压升降平台一般由行走机构、液压机构、电动控制机构和支撑机构等几个结构部件组成。其结构图如下所示：

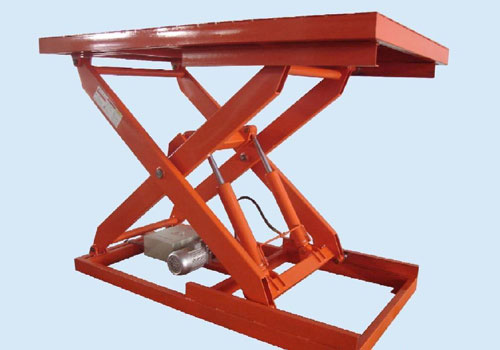

液压升降平台产品实物图：

液压升降平台的工作原理

液压升降平台中的液压油由叶片泵形成一定的压力，经过滤油器、隔爆型电磁换向阀、节流阀、液控单向阀、平衡阀等部件后进入了液缸下端，使液缸的活塞向上运动，从而使重物上升;当液缸中的活塞向下运动，液压油经防爆型电磁换向阀进入液缸上端，液缸下端回油经平衡阀、液控单向阀、节流阀、隔爆型电磁换向阀回到油箱，从而使重物下降。

此外，为使重物下降能够平稳，制动安全可靠，在回油路上设置平衡阀，平衡回路保持压力，使下降速度不受重物而变化，由节流阀调节流量,控制升降速度。为使制动安全可靠，防止意外，增加液控单向阀，即液压锁，保证在液压管线意外爆裂时能安全自锁。
