美国捷尔杰JLG 3700PS伸缩臂叉装车
|
型号 |
3706PS |
3707PS |
|
性能参数 |
||
|
提升力 |
66 kN / 14837 lbf |
65 kN / 14613 lbf |
|
牵引力 |
82.40 kN / 18524 lbf |
83.40 kN / 18749 lbf |
|
车架调平 |
10 Degrees |
10 Degrees |
|
爬坡度 |
51 % |
51 % |
|
最大高度时升降载重 |
2500 kg / 5512 lb |
2000 kg / 4409 lb |
|
最高升降载重 |
3700 kg / 8157 lb |
3700 kg / 8157 lb |
|
最大升降高度 |
6.10 m / 20 ft |
7.30 m / 24 ft |
|
最大工作距离 |
3.11 m / 10 ft |
3.80 m / 12 ft |
|
支腿或稳定器 |
无 |
无 |
|
外侧转弯半径 |
3.7 m / 12 ft 2 in. |
3.75 m / 12 ft 4 in. |
|
最大装载速度 |
3 sec. |
3 sec. |
|
最大卸载速度 |
3 sec. |
3 sec. |
|
最大升高速度 |
5 sec. |
8 sec. |
|
最大降低速度 |
4 sec. |
5 sec. |
|
最大收缩速度 |
5 sec. |
6 sec. |
|
最大伸出速度 |
5 sec. |
6 sec. |
|
最大行驶速度 |
32 km/h / 19.88 mph |
32 km/h / 19.88 mph |
|
最大行驶速度（选配） |
40 km/h / 24.85 mph |
40 km/h / 24.85 mph |
|
行驶速度 - 1档 |
5 km/h / 3.11 mph |
5 km/h / 3.11 mph |
|
行驶速度 - 2档 |
10 km/h / 6.21 mph |
10 km/h / 6.21 mph |
|
行驶速度 - 3档 |
25 km/h / 15.53 mph |
25 km/h / 15.53 mph |
|
行驶速度 - 4档 |
32 km/h / 19.88 mph |
32 km/h / 19.88 mph |
|
牵引能力 |
7067 kg / 15580 lb |
7067 kg / 15580 lb |
|
尺寸数据 |
||
|
驾驶室宽度 |
0.88 m / 2 ft 11 in. |
0.88 m / 2 ft 11 in. |
|
离地间隙 |
0.43 m / 1 ft 5 in. |
0.43 m / 1 ft 5 in. |
|
机器高度 |
2.34 m / 7 ft 8 in. |
2.36 m / 7 ft 9 in. |
|
机器长度 |
4.25 m / 13 ft 11 in. |
4.68 m / 15 ft 4 in. |
|
机器长度（货叉） |
4.62 m / 15 ft 2 in. |
5.14 m / 16 ft 10 in. |
|
机器宽度 |
2.3 m / 7 ft 7 in. |
2.38 m / 7 ft 10 in. |
|
轮胎尺寸 |
15.5x80.24-16层 |
15.5x80.24-16层 |
|
轮距 |
1.99 m / 6 ft 6 in. |
1.99 m / 6 ft 6 in. |
|
轴距 |
2.98 m / 9 ft 9 in. |
3.05 m / 10 ft |
|
电源 |
||
|
容量 - 冷却液 |
25 L / 7 gal. |
25 L / 7 gal. |
|
容量 - 发动机机油 |
8 L / 2 gal. |
8 L / 2 gal. |
|
容量 - 燃油箱 |
150 L / 40 gal. |
150 L / 40 gal. |
|
发动机马力 |
74.40 kW / 100 hp |
74.40 kW / 100 hp |
|
发动机马力（选配） |
90 kW / 121 hp |
90 kW / 121 hp |
|
发动机制造商 |
Deutz |
Deutz |
|
发动机型号 |
TCD 3.6 L4 |
TCD 3.6 L4 |
|
发动机型号（选配） |
TCD 3.6 L4 |
TCD 3.6 L4 |
|
最高发动机转速 |
2200 rpm |
2200 rpm |
|
基本规格 |
||
|
前轴 |
高偏差, 限滑 |
高偏差, 限滑 |
|
后轴 |
行星齿轮 |
行星齿轮 |
|
容量 - 液压油箱 |
90 L / 24 gal. |
90 L / 24 gal. |
|
托架旋转 |
149 Degrees |
149 Degrees |
|
功能泵类型 |
Var 负载敏感柱塞泵 |
Var 负载敏感柱塞泵 |
|
液压系统流量 |
150 L/Min / 40 gal/min. |
150 L/Min / 40 gal/min. |
|
液压系统压力 |
250 bar / 3626 psi |
250 bar / 3626 psi |
|
操作车重 |
8200 kg / 18078 lb |
8600 kg / 18960 lb |
|
主刹车类型 |
湿式多盘 |
湿式多盘 |
|
变速箱 - Nr 前进档（选配） |
6 |
6 |
|
变速箱 - Nr 前进档（标准） |
4 |
4 |
|
变速箱 - Nr 后退档 |
3 |
3 |
|
变速箱类型 |
动力换挡 |
动力换挡 |
|
变速箱类型（选配） |
动力换挡 |
动力换挡 |
符合最新的行业标准：凭借可靠的道依茨Tier IIIb 发动机（75千瓦/100马力），您可以符合各项环境法规中的最新标准。同时，每一台叉装车均符合EN15000标准（欧洲标准），能够确保装载和取放作业过程中的安全操作。

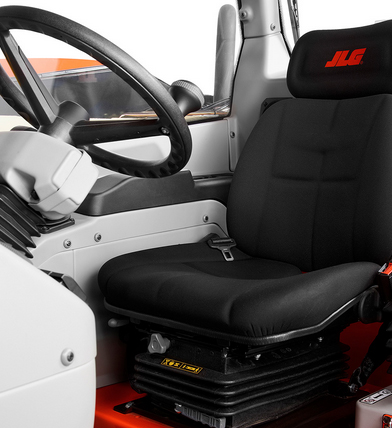

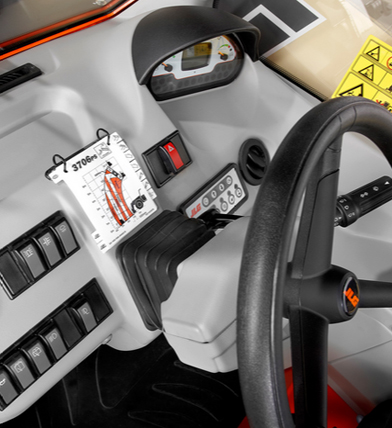

以操作员的角度进行设计：全新叉装车的设计堪称真正的驾驶员机器。在设计阶段，我们对直观的控制装置和一目了然的指示器面板和仪表板投入了大量关注。叉装臂中的液压油循环得以改善，使得升降功能操作反应更加迅速，比例控制装置有助于进一步提高每天在工作现场的作业效率。
坚固且易维护：叉装臂的外段通过双电镀钢进行强化，叉装臂顶部经过加厚处理，可以确保叉装车更能承受每天在作业现场频繁使用铲斗时的磨损和划伤。维护相对更加方便快捷；叉装臂上的黄油润滑点进行了编组化处理，主要部件更易接触，且发动机安装在侧面，更加方便维修工程师进行检修。
